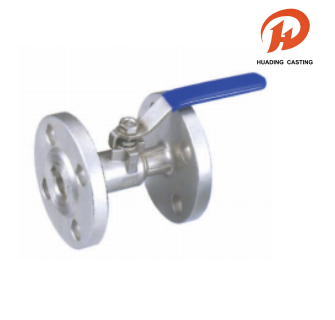

Jednodijelni kuglični ventili s prirubnicom

Naši jednodijelni kuglični ventili s prirubnicom dizajnirani su za pružanje vrhunskih performansi i pouzdanosti u širokom rasponu industrijskih primjena. Dizajnirani sa svestranošću na umu, ovi ventili podržavaju radne pritiske od 1,6, 2,5, 4,0 i 6,4 MPa i dostupni su u veličinama u rasponu od 1/2" do 10". Pogodni su za upotrebu sa različitim medijima, uključujući vodu, gas, ulje i korozivne kiseline kao što su azotna i sirćetna kiselina. Jednodelni prirubnički kuglični ventili nude odličnu termičku prilagodljivost, efikasno funkcionišući na temperaturama ispod 180°C sa PTFE brtvama ili do 300°C sa PPL zaptivkama.

Pošaljite upit

opis proizvoda

Naziv: Jednodijelni kuglični ventili s prirubnicom

Materijal: sljedeća tabela

MOQ: 100 kom

Paket: unutarnje pakovanje zgusnute vrećice s mjehurićima i vanjsko pakovanje od kartona, ili prijevoz paleta za more

Dostava: DHL, UPS, FedEx, LCL morem itd.

Tolerancija: Precizna CNC obrada, tolerancija ±0,01 mm

Inspekcija: nemački CMM potpuna inspekcija, nula defekta

OEM & ODM: OEM i ODM prihvaćeni, brza izrada uzoraka

Vrijeme: Stroga kontrola kvaliteta, isporuka na vrijeme

Usluga: Širok izbor materijala za prilagođene dijelove

Jednodijelni kuglični ventili s prirubnicom

Sigurnost i usklađenost su najvažniji u dizajnu ovih jednodijelnih kugličnih ventila s prirubnicom. Pridržavaju se strogih međunarodnih standarda, sa ANSI B16.5 prirubnicama i ANSI B16.10 dimenzijama licem u lice. Nadalje, na zahtjev su dostupni protupožarni (API 607) i antistatički uređaji kako bi se osigurala radna sigurnost u opasnim okruženjima. Svaka jedinica je podvrgnuta rigoroznom testiranju u skladu sa standardima ANSI B16.34 i API 598. Bilo za opštu upotrebu ili specijaliziranu hemijsku obradu, naši jednodijelni prirubnički kuglični ventili pružaju robusno, usklađeno i visokokvalitetno rješenje za vaše potrebe kontrole tekućine.

Prirubnički kuglični ventili Tehnički karakteri i tipični crtež

NPS	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Spisak materijala za kuglasti ventil

NAZIV DIJELA	MATERIJAL
TIJELO	CF8M/WCB
SEAT	PTFE
CAP	CF8M/WCB
SEAL GASKET	PTFE/GRAFIT
LOPTA	SS316
STEM	SS316
STEM SEAL	PTFE
PACKING	PTFE/GRAFIT
PACKING GLAND	SS316
PACKING GLAND	CF8M/WCB
STOP PIN	SS304
GLAND BOLT	SS304
SAP RING	65MN
HANDLE	KT33-8
SET BOLT	SS304
