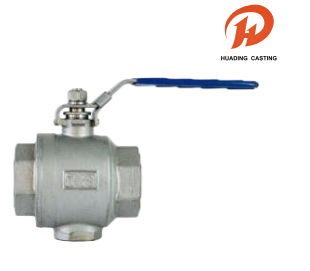

Kuglični ventili za spajanje sa unutrašnjim navojem od dva dijela

Ovi dvodijelni kuglični ventili za spajanje s unutrašnjim navojem imaju robusno tijelo od livenja i vretenu otpornu na izbijanje, osiguravajući sigurnost i izdržljivost. Dizajnirani za svestranost, ventili su u skladu sa standardima višestrukih navoja (NPT, BSPT, DIN 2999, ISO 228) i podržavaju ISO 5211 direktnu montažu aktuatora. Sa radnim pritiskom od 1000 PSI i pridržavanjem strogih standarda testiranja kao što je API 598, ovi kuglični ventili sa unutrašnjim navojem od dva dijela su napravljeni za primjene visokih performansi.

Pošaljite upit

opis proizvoda

Naziv: Kuglasti ventili za spajanje s unutrašnjim navojem od dva dijela

Materijal: sljedeća tabela

MOQ: 100 kom

Paket: unutarnje pakovanje zgusnute vrećice s mjehurićima i vanjsko pakovanje od kartona, ili prijevoz paleta za more

Dostava: DHL, UPS, FedEx, LCL morem itd.

Tolerancija: Precizna CNC obrada, tolerancija ±0,01 mm

Inspekcija: nemački CMM potpuna inspekcija, nula defekta

OEM & ODM: OEM i ODM prihvaćeni, brza izrada uzoraka

Vrijeme: Stroga kontrola kvaliteta, isporuka na vrijeme

Usluga: Širok izbor materijala za prilagođene dijelove

Kuglični ventili za spajanje sa unutrašnjim navojem od dva dijela

Ovi dvodijelni kuglični ventili sa unutrašnjim navojem u skladu su sa standardima za navoj cijevi uključujući NPT, BSPT, DIN 2999 i ISO 228, i imaju ISO 5211 dizajn za direktnu montažu za aktuatore zajedno sa uređajem za zaključavanje. Određeni za radni pritisak od 1000 PSI (PN63) W.O.G, dvodijelni kuglični ventili s unutrašnjim navojem su rigorozno testirani u skladu sa standardima API 598, GB/T 13927 i ISO 5208 kako bi se jamčile pouzdane performanse u zahtjevnim aplikacijama.

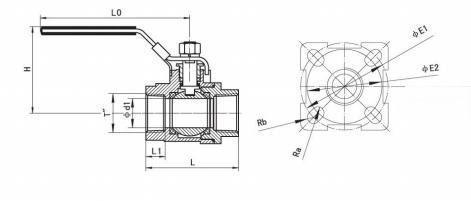

Kuglasti ventili Tehnički karakteri i tipični crtež

NOMINALNO	PIPE	DIMENZIJA
DIA. (mm)	THREAD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Spisak materijala za kuglasti ventil

NAZIV DIJELA	MATERIJAL
TIJELO	WCB CF8 CF8M
CAP	WCB CF8 CF8M
LOPTA	SS304 SS304 SS316
SEAT	PTFE
STEM	SS304 SS304 SS316
GLAND	SS304
PACKING	PTFE
GASKET	PTFE
WASHER	PTFE
NUT	SS304
SPRING WASHER	SS304
LOCKER	SS304
HANDLE	SS304
COVER	PLASTIC
